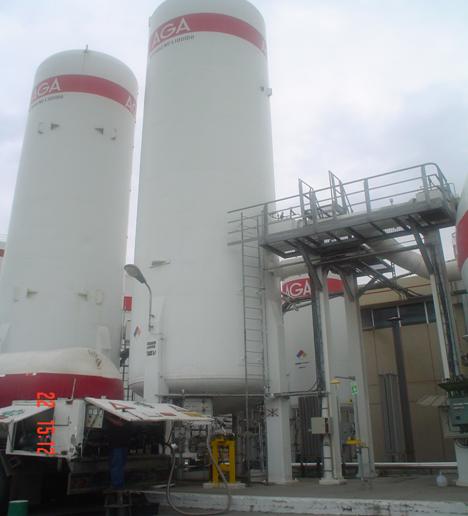

PLANTA DE GASES ESPECIALES

Cliente: AGA S.A.

Descripción del sistema: El sistema está encargado de producir Oxígeno medicinal y compuestos basados en Argón para diversas aplicaciones, como soldadura industrial. Para ello se recoge aire del ambiente mediante compresión, pasando luego por procesos de tamizado y separación molecular para obtener el producto deseado.

Estructura del sistema de control: Visualización y adquisición de datos a través de software SCADA WIN CC. Automatización del proceso de adquisición y purificación de gases del aire mediante la implementación de un PLC SIMATIC S7-400/ ET- 200 en red Profibus. Monitoreo de variables de proceso como presión, temperatura, nivel de tanques, para el control en lazo cerrado de caudal mediante posicionadotes.

Estado del Proyecto: Ejecutado    Monto del Proyecto: 147,340.00

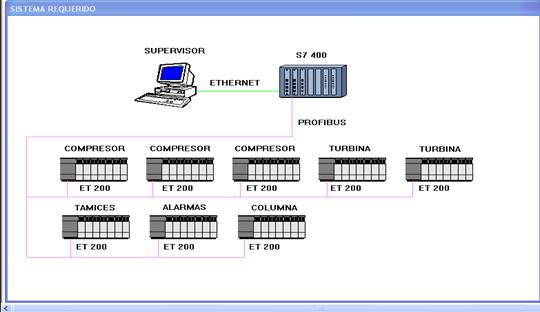

El sistema mostrado fue implementado con un controlador central S7-400 y varias estaciones de periferia descentralizada. El sistema funcionaba
previamente con Simatic S5, pero dada su salida del mercado, se hizo necesario migrar a la nueva tecnología de Siemens.

El SCADA del control central estaba implementado con WinCC v 5.4, el cual fue migrado a la última versión de WinCC (v 6.0 en ese momento).

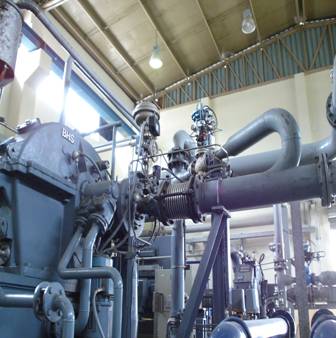

Sala de máquinas. Los compresores y turbinas disponen de un tablero al pie de máquina con ET-200 para concentrar las señales de campo. Estas llegan al sistema central de control vía Profibus DP.

Existen paneles locales TP 270 en los tableros para visualización y control de variables de proceso de manera local en campo, los cuales están enlazados a la red vía Profibus.
