AUTOMATIZACION DE PLANTA LICOR DE CACAO

Cliente: TRANSMAR COMMODITY GROUP OF ECUADOR  S.A.

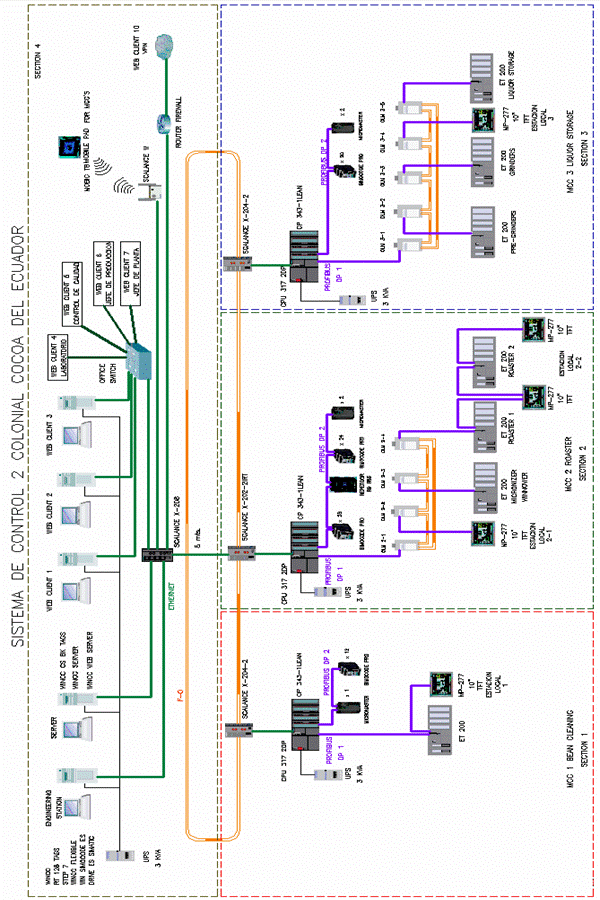

Estructura del sistema de control: Automatización de las líneas de Bean Cleaning, Roaster  y Pregrinder con MCCs inteligentes vía Reles SIMOCODE Pro, Controladores  S7- 300 y comunicación con estaciones remotas ET-200 con protocolo de comunicación Profibus vía fibra óptica, mando local mediante  interfases HMI  MP 277.
Adquisición control y monitoreo de variables de proceso como temperatura, nivel, pesaje dinámico, velocidad, corriente, fallos y alarmas desde Sala de control Central.

Estado del Proyecto: Ejecutado      Monto del Proyecto: 513,789.00

El sistema de control está estructurado con 3 áreas funcionales, asegurando independencia en la operación entre dichas áreas. Por ello, cada una consta de un armario modular con los controles de motores, concentradores de señales y unidad central de control.

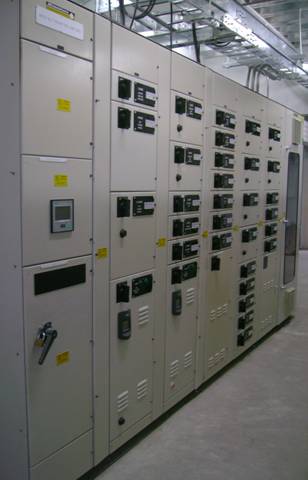

Cada MCC está provisto de cubículos modulares que se insertan y extraen fácilmente, con equipos estandarizados para poder reemplazar cualquiera de ellos en caso de fallos

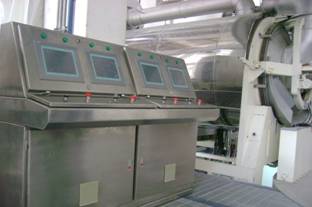

El control local de cada máquina se ha dispuesto mediante Simatic Multipanel MP 277 Touch. Así, existe la posibilidad de marchar el sistema por etapas en caso de ausencia del control central.

Algunos segmentos de la red han sido dispuestos con fibra óptica, lo cual asegura una comunicación confiable entre los interlocutores.

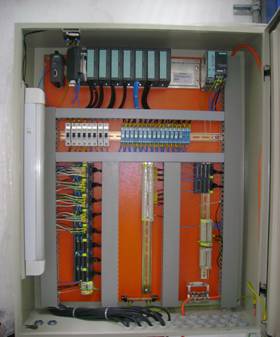

Cada tablero concentrador de señales cuenta con sus respectivas tarjetas de I/O, borneras de conexión y el módulo Profibus para fibra óptica OLM (Optic Link Module).
